Выбрать эффективную, долговечную и при этом экономную систему отопления для многих наших соотечественников сегодня становится первоочередной задачей, когда речь заходит о кардинальном ремонте квартиры или дома. Вот и автор этой статьи, житель города Сумы, недавно задумался над тем, чем дополнить или заменить существующую в его квартире систему отопления.

Для начала нужно сказать, что имеющаяся отопительная система довольно необычная. Она состоит из трубопроводов, проложенных внутри отдельных несущих стен: по этим трубам в отопительный сезон циркулирует теплоноситель, проще говоря, горячая вода. Примечательно, что приступив к поиску подходящего отопительного оборудования, автор обнаружил, что на данном сегменте рынка представлены схожие системы водяного отопления, только прокладываются они не в стенах, а в полу. На сегодняшний день водяной отопительный пол предлагают многие специализированные компании, например, "Ромстал Украина", которая входит в состав международной торговой сети, основанной 27 лет тому назад в Румынии. На странице https://romstal.ua/ru/catalog/1194-vodyanoy-teplyy-pol/ каталога данной компании представлена подробная информация о деталях и узлах, приобретя которые вы сможете установить в своем доме, офисе или ином помещении водяной теплый пол.

Некоторые наши читатели, далекие от мира подобного оборудования, вправе задать закономерный вопрос: чем водяной теплый пол лучше аналогичных отопительных систем? И почему следует отдать предпочтение продукции "Ромстал Украина"? Постараемся далее ответить на эти и другие вопросы.

Особенности конструкции и основные достоинства водяного теплого пола


Начнем с достоинств:

  • Универсальность. Данный тип поверхностного отопления, к которому относится водяной теплый пол (ВТП), можно устанавливать как в квартирах с традиционным центральным отоплением, так и в помещениях, оснащенных автономными системами отопления, в том числе и инновационными приборами. Например, конденсационными котлами (разновидностью газовых котлов, в которых горячие газы, являющиеся продуктом сгорания газообразного топлива, не выбрасываются в атмосферу, а конденсируется в теплообменнике, отдавая в систему дополнительное количества тепла), тепловыми насосами (использующми для обогрева помещений тепло, добытое в источниках с холодным природным теплоносителем: воде, воздухе, грунте), солнечными батареями и т.д.;
  • Экономичность. Температура теплоносителя в ВТП, как правило, не выше 35 градусов Цельсия (в отличие от центральной системы отопления, в которой температура может достигать 90 градусов). Для достижения такой температуры требуется, соответственно, гораздо меньшее количество топлива (если речь идет об автономном отоплении), чем, например, в центральной системе отопления;
  • Долговечность, надежность, безопасность. Эти критерии обусловлены невысокой температурой теплоносителя, сравнительно простой конструкцией ВТП, о которой мы расскажем ниже;
  • Комфорт. Воздух в помещении, обогреваемом ВТП, не такой сухой, как, скажем, в случае с привычными радиаторами, а температура воздуха более мягкая, что обусловлено возможностью ее регулирования и равномерным распределением тепла внутри помещения.

Конструкция водяного теплого пола

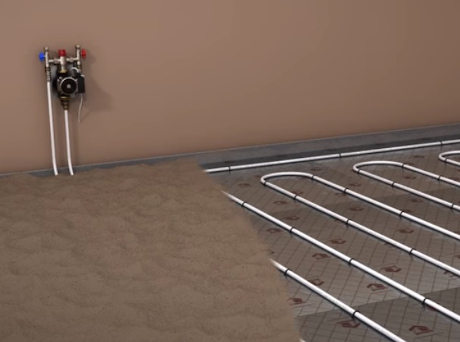

Если часть наших читателей знакомы с тем, как устроен кабельный электрический теплый пол, то им нетрудно будет понять, как выглядит его водяной "собрат". В последнем случае вместо электрических нагревательных элементов (кабелей) используются трубы, которые тоже закладываются в стяжку, приготовленную на основе специального раствора (такой вариант ВТП называют мокрым). Водяной теплый пол – это своеобразный технологичный сэндвич, который состоит из следующих компонентов:

- Утеплитель – укладывается на основание пола (например, бетонную плиту) и служит изоляционным материалом, предотвращающим потери тепла в системе водяного отопления. В качестве утеплителя может выступать плита из пенопласта (обычного или экструдированного пенополистирола). Толщина утеплителя зависит от вида основания пола и от того, отапливается или нет помещение, и может быть в пределах 2-10 см.

- Фольга (фольгированный рулонный пенополиэтилен) – служит для отражения отдаваемой трубами тепловой энергии, благодаря чему удается повысить КПД водяного пола.

- Металлическая сетка – предназначена для армирования некоторых видов стяжек и крепления труб водяного пола.

Отметим, что существуют комплексные решения, в рамках которых вместо трех компонентов: утеплителя, фольги и сетки – используются теплоизолирующие маты, покрытые фольгой и оснащенные выступами, предназначенными для крепления труб.

- Трубы – подключаются к коллектору водяного теплового пола, в свою очередь связанного с системой отопления дома. Трубы для ВТП могут быть следующих типов:

  • гофрированные нержавеющие;
  • металлопластиковые;
  • мягкие медные;
  • полипропиленовые;
  • полибутеновые;
  • из сшитого полиэтилена с антидиффузионным слоем

- Крепежные элементы – служат для фиксации труб к сетке или планкам. Для этих целей могут использоваться:

  • Якорные скобы (клипсы) – пластиковые скобы полукруглой или П-образной формы, имеющие заостренные якорообразные концы. На каждые 100 м трубы обычно расходуется до 200 клипс;
  • Монтажные планки – представляют собой изделия, также изготавливаемые из пластика, длиной до 2 м с углублениями (выступами) для крепления в них труб;
  • Пенополистирольные плиты с фиксаторами или с объемными выступами (в последнем случае дополнительно потребуются клипсы).

- Стяжка – выполняет несколько задач: фиксирует трубы, компенсирует нагрузки, возникающие при эксплуатации пола, выравнивает пол и действует как теплообменник (равномерно распределяет тепло, полученное от труб, в помещении). Существуют три основных типа стяжки:

  • бетонная (при ее заливке рекомендуется укладывать армирующую сетку, служащую для придания стяжке целостности, и являющуюся опорой для труб);
  • песочно-цементная (в нее обязательно добавляются фиброволокно и пластификатор: первый компонент выполняет армирующие функции, а второй компенсирует тепловые расширения стяжки);
  • полусухая стяжка – делается на основе готовых смесей (ровнителей). Чаще всего применяется при монтаже теплого пола с использованием специальных плит, служащих опорой для труб, а также обладающих демпферными и теплоизоляционными устройствами.

Толщина стяжки варьируется в зависимости от ее типа, способа монтажа теплого пола и диаметра труб и согласно рекомендаций специалистов должна быть в пределах 85-100 мм. (Если толщина стяжки будет слишком малой, нагреваться будет напольное покрытие, что может привести к его порче, а если чересчур большой, то тепло будет уходить на нагрев стяжки, что будет приводить к перерасходу тепловой энергии.) В оттапливаемом помещении толщина стяжки рассчитывается по следующей формуле: 10 мм под трубой + диаметр трубы (14-22 мм) + толщина стяжки над трубой (ориентировочно 30 мм).

- Демпферная лента – применяется при укладке, как правило, полусухой стяжки. Такая лента изготавливается из вспененного полиэтилена и покрывается пленкой из того же материала. Предназначена, как и пластификатор в предыдущем пункте, для компенсации деформации стяжки, возникающей при нагреве теплого пола, и таким образом предотвращает растрескивания стяжки.

- Коллектор водяного пола – предназначен для подачи теплоносителя в контуры водяного теплого пола, регулирования количества подаваемого теплоносителя в зависимости от температуры в помещении, приема теплоносителя на выходе из ВТП и перекрытия того или иного контура в случае необходимости его ремонта.

Преимущества сотрудничества с компанией "Ромстал Украина"


Аргументы в пользу покупки водяного теплого пола в указанной компании:

- Солидный опыт работы – 20 лет, начиная с 2001 года, на украинском рынке не только отопления, но и водоснабжения, кондиционирования, сантехнической керамической продукции, сантехники и электротехники;

- В своей деятельности компания придерживается международной системы менеджмента качества. Так, компания имеет необходимые сертификаты ISO в области продажи и обслуживания перечисленных видов оборудования;

- В Украине компания представлена 19 фирменными магазинами и 25 сервисными центрами, что гарантирует широкий и эффективный контакт с потребителями во многих регионах страны;

- Возвращаясь к теме статьи, стоит отметить, что в каталоге компании представлена весь перечень продукции, необходимой для установки водяного теплого пола:

  • Комплектующие: ленты (демпферная, клейкая, краевая), присадки (полипропиленовая фибра), отстенная изоляция, полиэтиленовая пленка, устройства для управления ВТП (евроконусы, клапаны-ограничители температуры обратной воды, расходомеры, сервоприводы, термоголовки), фиксаторы (панелей, поворота трубы), фольгированная пленка, хомуты для фиксации плит;
  • Крепления для труб: клипсы, планки, якоря;
  • Смесительные группы и распределители: коллекторы, насосные группы, смесительные узлы, термостатические наборы;
  • Теплоизоляционные плиты и маты с алюминиевой подкладкой и без толщиной от 20 до 30 мм и более;
  • Трубы с антидиффузионной защитой с диаметром 10-20 мм и длиной 120-500 м;
  • Фитинги для труб: надвижные гильзы, переходники, соединители под евроконус, соединительные муфты, тройники, угольники и т.д.
